Mengenal Hardware PLC Siemens S7-300


Kali ini kita akan membahas PLC SIEMENS S7-300, salah satu jenis PLC yang banyak digunakan di Pabrik / Industri ternama.PLC Siemens S7-300 adalah jenis PLC modular yang dapat mengontrol peralatan industri sekala sedang maupun besar. Penggunanya dapat membangun suatu sistem dengan mengkombinasikan komponen-komponen atau susunan modul-modul yang diekspansi pada rak PLC yang tersdia. komponen-komponen sistem PLC Siemens S7-300 disusun dari beragam komponen modular. komponen-komponennya meliputi :

1.  Modular Power Supply (PS)
Unit ini bertugas menyediakan daya untuk mengaktifkan unit-unit lain.

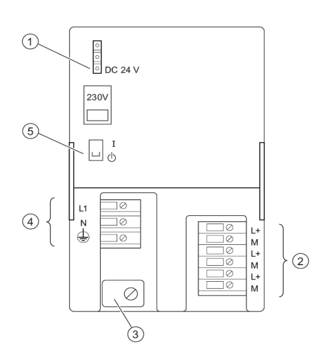

Keterangan Gambar :
1. Led indikator DC 24 V
2. Connections for 24V DC.
3. Strain Relief.
4. Power Connection 230V AC and ground.
5. 24V DC on-off switch.


2.  Central Processing Unit (CPU)
Berfungsi sebagai pusat pemroses atau otak dari keseluruhan modular pada nantinya.

Keterangan Gambar :
1. Bus Fail; LED status di bus.
2. Berbagai LED indikator untuk mengetahui kondisi status PLC
3. Slot s MMC.
4. Switch Mode untuk memilih RUN atau STOP secara manual.
5. LED dari Link Ethernet.
6. Port koneksi Ethernet / Profinet.
7. Port Power supply terminal (+ 24V)
8. Sambungan MPI / Profibus



3.  Digital Input / Output
Modul ini merupakan perangkat input dan output yang bekerja pada sinyal digital,  memiliki 16 port input dan output digital. Modul akan bekerja pada tegangan 24V DC.


        Keterangan  :
        1. Saluran Nomor ( Alamat Port )
        2. Status LED (menyala hijau jika logika '1')
        3. Backplane


   4. Analog Input / Output
Modul ini bekerja sebaga perangkat input dan output pada sinyal / data analog. Memiliki 4 input analog dan 2 output analog. Input dapat dikontrol oleh tegangan atau arus. Rentang tegangan antara 0 dan 10 V, Sedangkan pada satuan Ampere diantara 0 dan 20 mA. Karena PLC cenderung bekerja pada sistem digital, maka nilai dari sinyal analog harus dikonversi ke sinyal digital untuk diproses pada CPU. Berikut penjelasannya :


Keterangan Gambar :
1. Internal power supply.
2. Analog-to-digital converter.
3. Inputs: voltage measurement.
4. Outputs: voltage terminal
5. Digital-to-analog converter.
6. Backplane
7. Equipotential bonding.
8. Functional earth.
